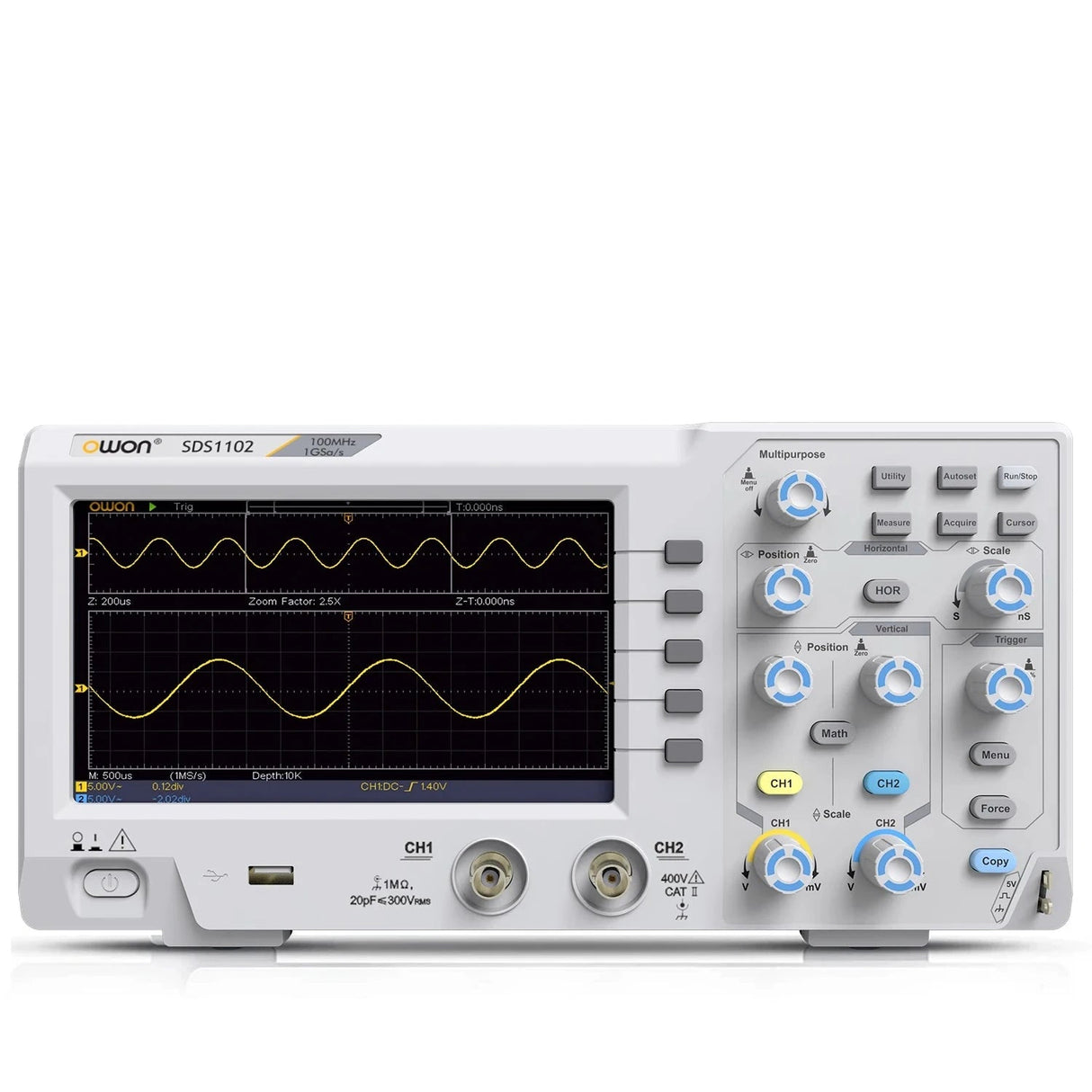

ओवोन एसडीएस1102 डिजिटल ऑसिलोस्कोप

एसडीएस1102 डिजिटल स्टोरेज ऑसिलोस्कोप – सुपर-इकोनॉमिक 100 मेगाहर्ट्ज, 2-चैनल, 1जीएस/एस

उत्पाद अवलोकन:

परिचय एसडीएस1102 सुपर-इकोनॉमिक डिजिटल स्टोरेज ऑसिलोस्कोप, एक उच्च प्रदर्शन वाला लेकिन किफायती उपकरण जिसे शौक़ीनों, शिक्षकों और पेशेवरों की विविध परीक्षण और माप आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। एक मज़बूत 100 मेगाहर्ट्ज बैंडविड्थ, 2 चैनल, और एक प्रभावशाली 1GS/s नमूना दर, SDS1102 एक कॉम्पैक्ट और अल्ट्रा-पतली बॉडी में सटीक और विश्वसनीय माप प्रदान करता है। इसकी जीवंत 7-इंच उच्च-रिज़ॉल्यूशन एलसीडी तरंगों का स्पष्ट दृश्य सुनिश्चित करता है, जिससे यह किसी भी इलेक्ट्रॉनिक्स टूलकिट के लिए एक आवश्यक अतिरिक्त बन जाता है।

प्रमुख विशेषताऐं:

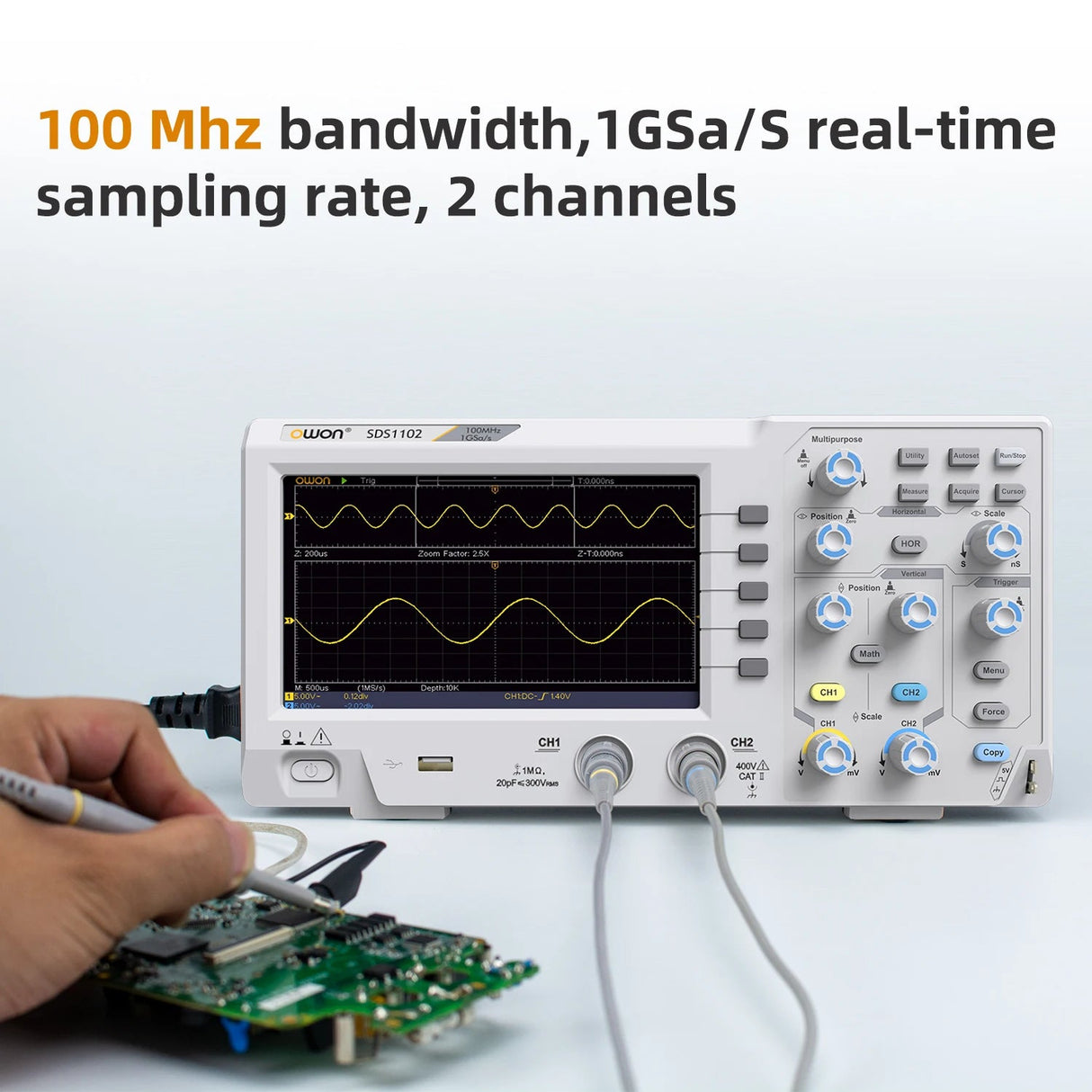

• उच्च बैंडविड्थ और नमूना दर:

  • बैंडविड्थ: सिग्नल आवृत्तियों की एक विस्तृत श्रृंखला को कैप्चर करने के लिए 100 मेगाहर्ट्ज।
  • नमूना दर: 1GS/s सटीक तरंगरूप प्रतिनिधित्व और उच्च-रिज़ॉल्यूशन माप सुनिश्चित करता है।

• दोहरे चैनल:

  • 2-चैनल ऑपरेशन: दो संकेतों की एक साथ निगरानी की अनुमति देता है, जिससे समस्या निवारण और विश्लेषण में दक्षता बढ़ जाती है।

• अल्ट्रा-पतला और कॉम्पैक्ट डिज़ाइन:

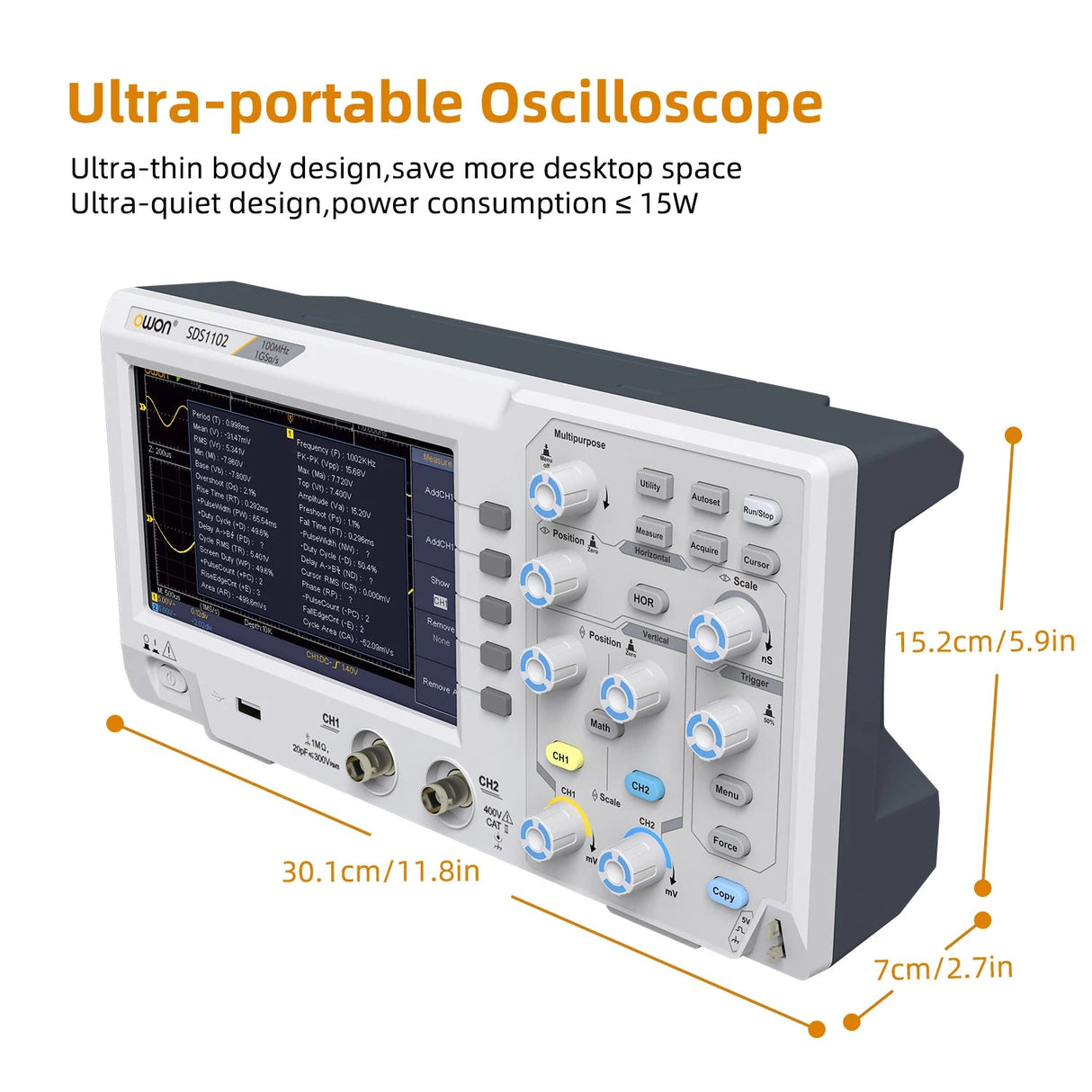

  • आयाम: 301मिमी (चौड़ाई) × 152मिमी (ऊंचाई) × 70मिमी (गहराई)
  • वज़न: हल्के वजन का 1.10 किग्रा, जिससे इसे पोर्टेबल बनाया जा सके और विभिन्न कार्यस्थानों में एकीकृत करना आसान हो सके।

• उच्च-रिज़ॉल्यूशन डिस्प्ले:

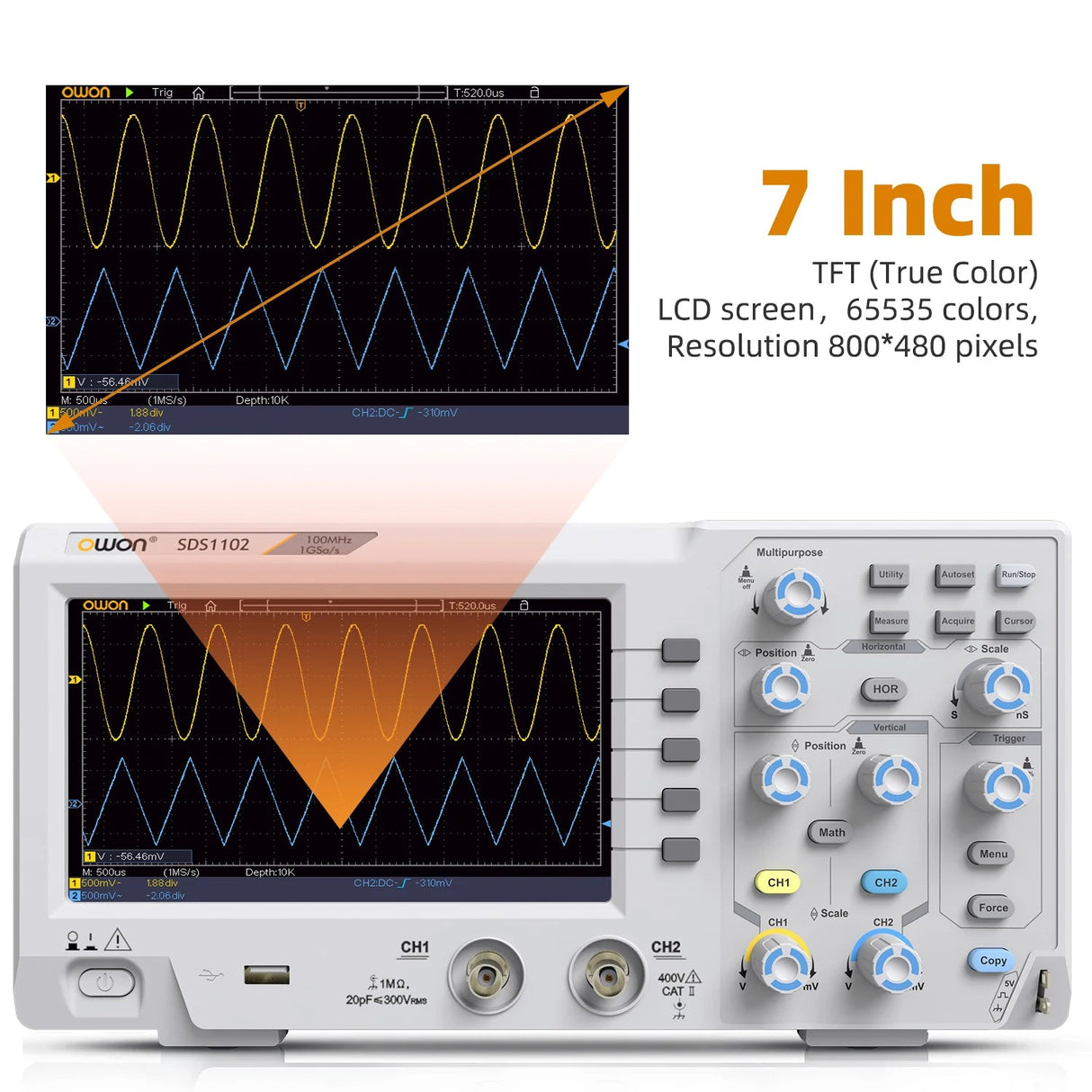

  • 7-इंच टीएफटी एलसीडी: स्पष्ट एवं स्पष्ट तरंगरूप दृश्य के लिए 800 × 480 पिक्सेल।
  • उपभोक्ता - अनुकूल इंटरफ़ेस: चीनी और अंग्रेजी सहित कई भाषाओं के समर्थन के साथ समृद्ध प्रदर्शन सामग्री।

• उन्नत मापन कार्य:

  • ट्रिगर प्रकार: सटीक सिग्नल कैप्चरिंग के लिए एज और वीडियो।
  • ऑपरेशन मोड: विभिन्न परीक्षण परिदृश्यों के अनुरूप ऑटो, सामान्य और एकल।
  • कर्सर माप: विस्तृत विश्लेषण के लिए कर्सर के बीच △V और △T.
  • स्वचालित माप: इसमें Vpp, Vavg, RMS, आवृत्ति, अवधि, Vmax, Vmin, आदि शामिल हैं।

• तरंगरूप विश्लेषण:

  • तरंगरूप गणित: जोड़, घटाव, गुणा, भाग, व्युत्क्रम और एफएफटी जैसी गणनाएं करें।
  • तरंगरूप भंडारण: को जमा करना 16 तरंगरूप बाद में विश्लेषण के लिए.
  • लिसाजू आकृतियाँ: संकेतों के बीच चरण अंतर को कल्पना करें.

• संचार इंटरफेस:

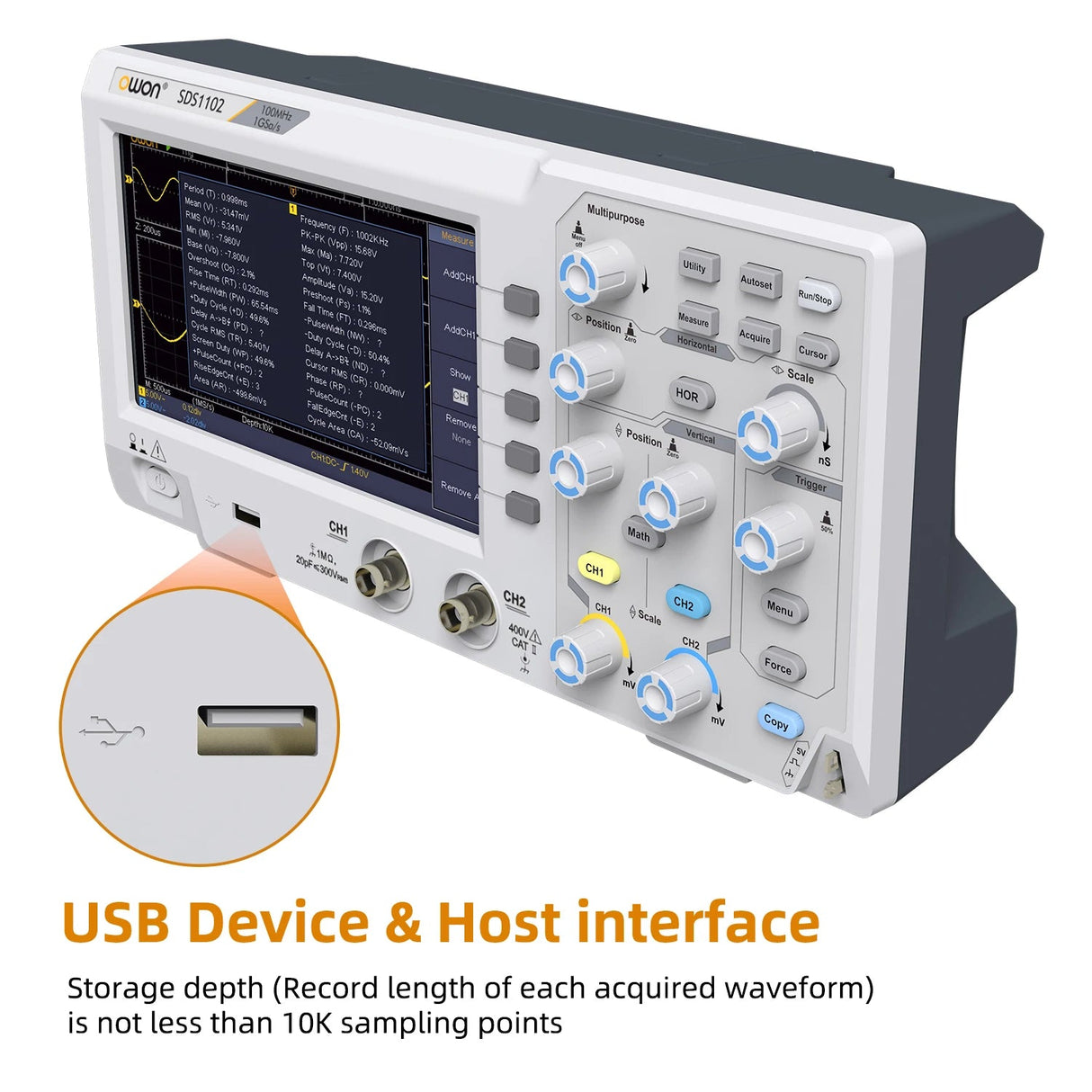

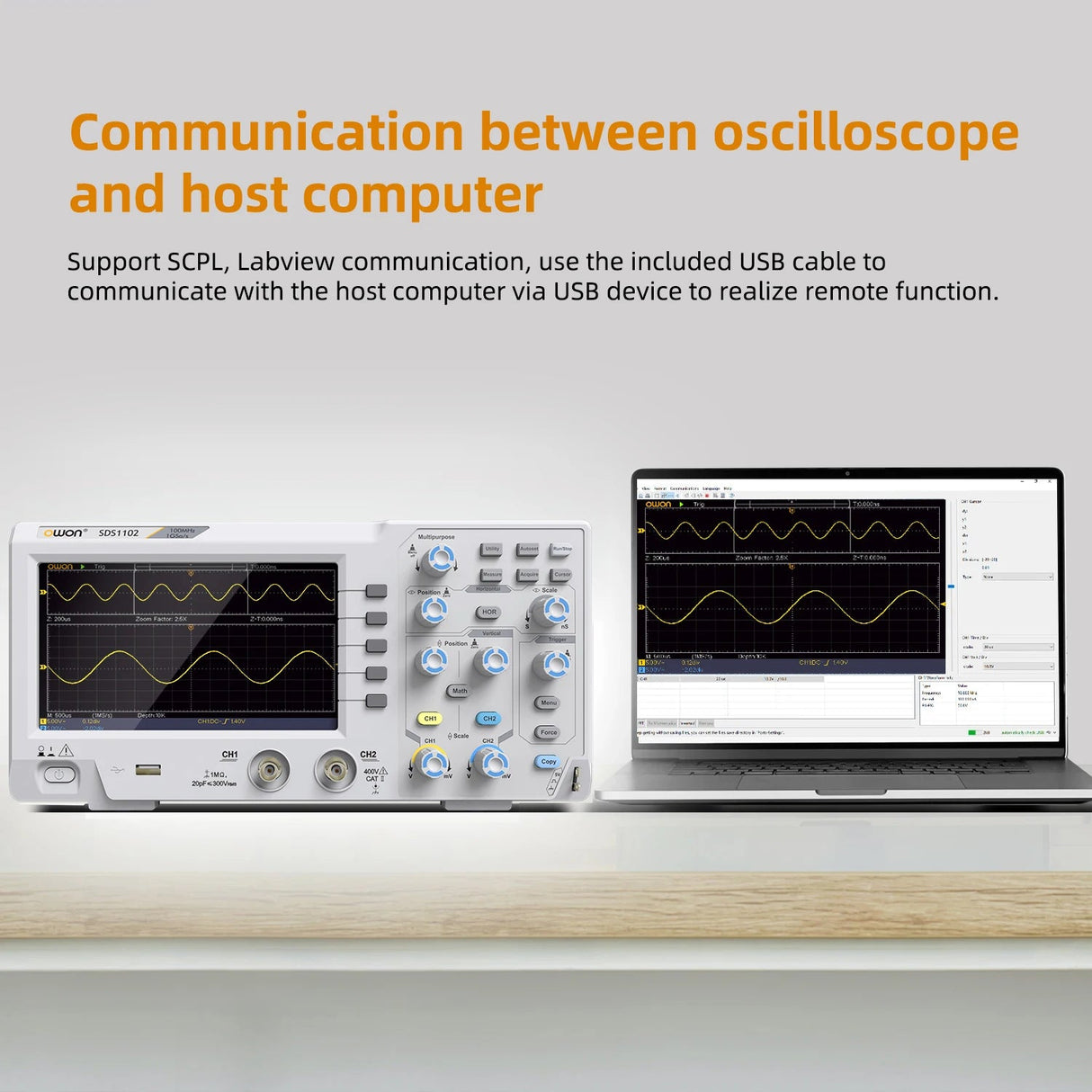

  • यूएसबी होस्ट और डिवाइस: आसान डेटा स्थानांतरण और फर्मवेयर अपडेट के लिए।
  • लैन पोर्ट और RS232: दूरस्थ संचालन और अन्य उपकरणों के साथ एकीकरण का समर्थन करता है।
  • आवृत्ति काउंटर: सटीक आवृत्ति माप के लिए उपलब्ध।

• सुरक्षा एवं संरक्षण:

  • बहुविध सुरक्षा: ओवर करंट प्रोटेक्शन (ओसीपी), ओवर वोल्टेज प्रोटेक्शन (ओवीपी), ओवर पावर प्रोटेक्शन (ओपीपी), और ओवर टेम्परेचर प्रोटेक्शन (ओटीपी)।
  • रिवर्स पोलारिटी संरक्षण: गलत कनेक्शन से होने वाली क्षति को रोकता है।
  • बुद्धिमान पंखा नियंत्रण: शीतलन दक्षता से समझौता किए बिना शोर को कम करने के लिए पंखे की गति को स्वचालित रूप से समायोजित करता है।
  • अंतर्निर्मित बजर अलार्म: स्थिति अधिसूचनाओं और चेतावनियों के लिए अलर्ट.

• परिशुद्धता एवं शुद्धता:

  • वोल्टेज माप सटीकता: ±10एमवी
  • वर्तमान माप सटीकता: ±10एमए
  • चरण अंतर सटीकता: ±3 डिग्री
  • डीसी लाभ सटीकता: ±3%

• अतिरिक्त सुविधाओं:

  • प्रक्षेप: उन्नत तरंग विश्लेषण के लिए sin(x)/x.
  • स्टैंडबाय करंट ड्रेन: ऊर्जा दक्षता सुनिश्चित करने के लिए प्रति चैनल <0.05mA.
  • जांच क्षीणन कारक: लचीले जांच विकल्पों के लिए 1X, 10X, 100X, 1000X.
  • सूची/विलंब फ़ंक्शन: स्वचालित परीक्षण प्रक्रियाओं को सुविधाजनक बनाता है।

विशेष विवरण:

• नमूना: एसडीएस1102
• बैंडविड्थ: 100 मेगाहर्ट्ज
• नमूना दर: 1जीएस/एस
• क्षैतिज स्केल (s/div): 2ns/div – 1000s/div, 1, 2, 5 से कदम
• वृद्धि समय: ≤3.5ns (इनपुट पर, सामान्य)
• चैनल: 2
• प्रदर्शन: 7" रंगीन एलसीडी, 800 x 480 पिक्सल
• इनपुट प्रतिबाधा: 1MΩ ±2%, 20pF ±5pF के समानांतर
• चैनल अलगाव:
  • 50हर्ट्ज: 100:1
  • 10 मेगाहर्ट्ज: 40:1
• अधिकतम इनपुट वोल्टेज: 400V पीके-पीके (डीसी+एसी, पीके-पीके)
• रिकॉर्ड की लंबाई: 10के
• जांच क्षीणन कारक: 1एक्स, 10एक्स, 100एक्स, 1000एक्स
• एलएफ प्रतिक्रिया (एसी, -3dB): ≥10Hz (इनपुट पर, AC कपलिंग, -3dB)
• नमूना दर / रिले समय सटीकता: ±100पीपीएम
• प्रक्षेप: पाप(x)/x
• अंतराल (△T) सटीकता (पूर्ण बैंडविड्थ):
  • एकल: ±(1 अंतराल समय + 100ppm x रीडिंग + 0.6ns)
  • औसत >16: ±(1 अंतराल समय + 100ppm x रीडिंग + 0.4ns)
• इनपुट युग्मन: डीसी, एसी, और जीएनडी
• ऊर्ध्वाधर संकल्प (ए/डी): 8 बिट्स (एक साथ 2 चैनल)
• ऊर्ध्वाधर संवेदनशीलता: 5mV/div - 5V/div (इनपुट पर)
• ट्रिगर प्रकार: एज, वीडियो
• ट्रिगर मोड: ऑटो, सामान्य, और एकल
• ट्रिगर स्तर: स्क्रीन केंद्र से ±5 डिवीजन
• रेखा / क्षेत्र आवृत्ति (वीडियो): NTSC, PAL, और SECAM मानक
• कर्सर माप: कर्सर के बीच △V और △T
• स्वचालित माप: वीपीपी, वीएवीजी, आरएमएस, आवृत्ति, अवधि, वीमैक्स, वीमिन, वीटॉप, वीबेस, चौड़ाई, ओवरशूट, प्री-शूट, राइज टाइम, फॉल टाइम, +चौड़ाई, -चौड़ाई, +ड्यूटी, -ड्यूटी, विलंब ए→बी, विलंब ए→बी, क्षेत्र, चक्र क्षेत्र
• तरंगरूप गणित: +, -, x, ÷, उलटा, FFT
• तरंगरूप भंडारण: 16 तरंगरूप
• लिसाजौस आकृति: का समर्थन किया
• चरण अंतर: ±3 डिग्री
• संचार इंटरफेस: यूएसबी होस्ट, यूएसबी डिवाइस
• आवृत्ति काउंटर: उपलब्ध
• बिजली की आपूर्ति: 100V - 240V एसी, 50/60Hz, कैट II
• बिजली की खपत: <15डब्ल्यू
• फ्यूज: 2A, टी क्लास, 250V
• आयाम (चौड़ाई x ऊंचाई x गहराई): 301मिमी × 152मिमी × 70मिमी
• डिवाइस का वजन: 1.10 किग्रा

अनुप्रयोग:

• शिक्षण एवं शिक्षा:
  • प्रयोगशाला प्रयोगों और इलेक्ट्रॉनिक्स शिक्षा के लिए आदर्श, ऑसिलोस्कोप के साथ व्यावहारिक अनुभव प्रदान करता है।
• वैज्ञानिक अनुसंधान:
  • सटीक तरंग विश्लेषण और डेटा अधिग्रहण की आवश्यकता वाले प्रयोगात्मक सेटअप के लिए उपयुक्त।
• औद्योगिक परीक्षण:
  • विनिर्माण वातावरण में गुणवत्ता नियंत्रण, उत्पाद परीक्षण और मशीनरी निदान के लिए बिल्कुल उपयुक्त।
• इलेक्ट्रॉनिक्स विकास:
  • इलेक्ट्रॉनिक सर्किट और उपकरणों के प्रोटोटाइप और विकास के लिए आवश्यक उपकरण।
• ऑटोमोटिव परीक्षण:
  • ऑटोमोटिव इलेक्ट्रॉनिक्स और प्रणालियों के निदान और परीक्षण के लिए उपयोगी।
• घरेलू एवं शौकिया परियोजनाएं:
  • विश्वसनीय माप क्षमताओं के साथ DIY इलेक्ट्रॉनिक्स परियोजनाओं, रोबोटिक्स और कस्टम गैजेट विकास को बढ़ाता है।

एसडीएस1102 डिजिटल स्टोरेज ऑसिलोस्कोप क्यों चुनें?

• अति-किफायती: किफायती मूल्य पर उच्च-स्तरीय सुविधाएँ और प्रदर्शन प्रदान करता है।
• परिशुद्धता और विश्वसनीयता: उच्च रिज़ॉल्यूशन और सटीक माप सभी अनुप्रयोगों में भरोसेमंद प्रदर्शन सुनिश्चित करते हैं।
• उपभोक्ता - अनुकूल इंटरफ़ेस: बड़े, उच्च-रिज़ॉल्यूशन एलसीडी और सहज नियंत्रण इसे शुरुआती और अनुभवी उपयोगकर्ताओं दोनों के लिए उपयोग करना आसान बनाते हैं।
• बहुमुखी कार्यक्षमता: बहुविध मापन मोड, तरंग विश्लेषण उपकरण और संचार इंटरफेस परीक्षण और विकास आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करते हैं।
• टिकाऊ निर्माण: उच्च गुणवत्ता वाली सामग्री और मजबूत निर्माण के साथ निर्मित, दीर्घायु और निरंतर प्रदर्शन सुनिश्चित करता है।

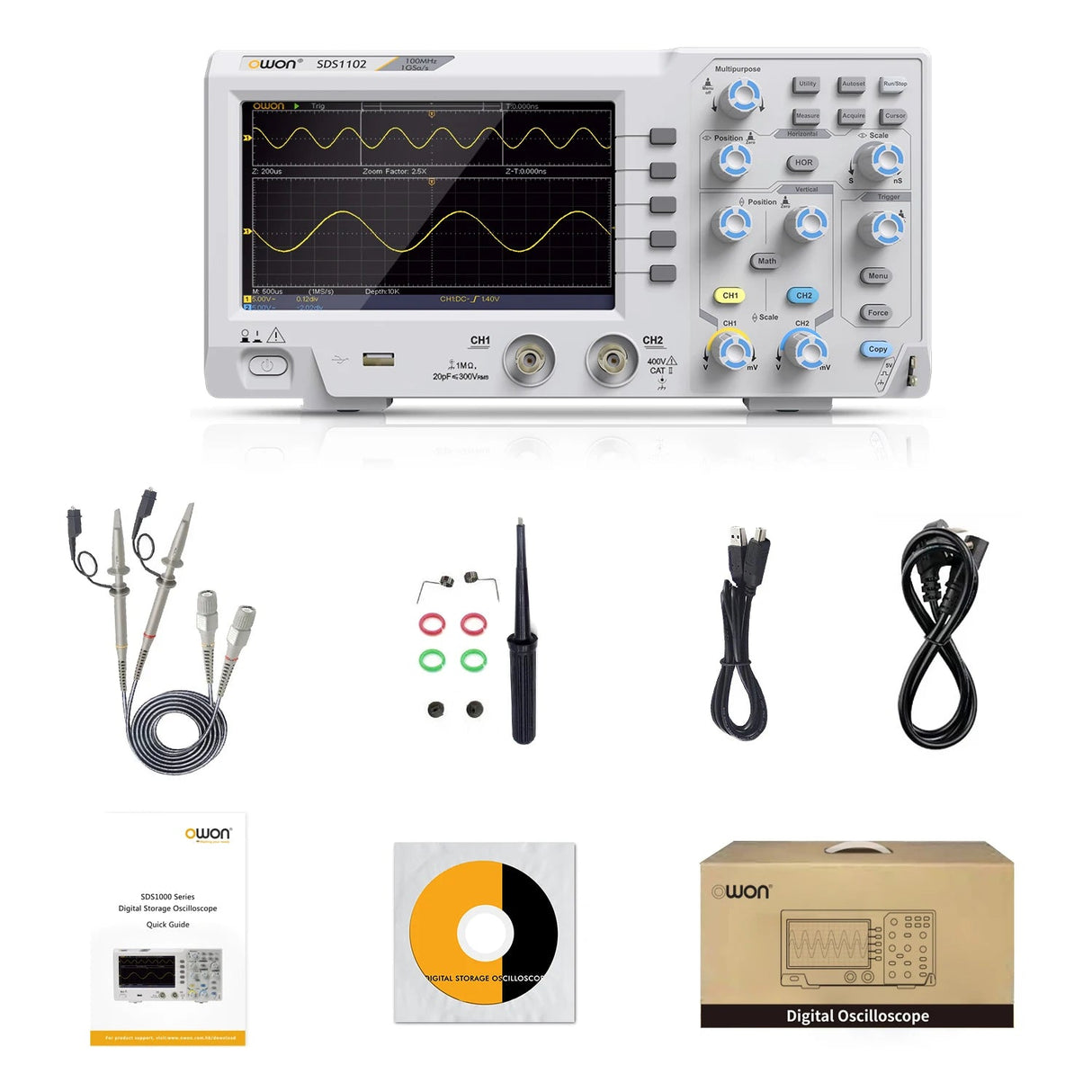

पैकेज में शामिल हैं:

• 1 × एसडीएस1102 डिजिटल स्टोरेज ऑसिलोस्कोप
• 1 × पावर कॉर्ड
• 1 × जांच सेट (यदि शामिल है)
• 1 × उपयोगकर्ता पुस्तिका

SDS1102 डिजिटल स्टोरेज ऑसिलोस्कोप के साथ अपनी माप और परीक्षण क्षमताओं को अपग्रेड करें। चाहे आप छात्र हों, शौकिया हों, शिक्षक हों या पेशेवर इंजीनियर हों, यह ऑसिलोस्कोप आपको अपनी परियोजनाओं और शोध में उत्कृष्टता प्राप्त करने के लिए आवश्यक सटीकता, विश्वसनीयता और कार्यक्षमता प्रदान करता है।

आज ही अपना ऑर्डर दें और बिना अधिक पैसे खर्च किए उच्च-प्रदर्शन ऑसिलोस्कोप कार्यक्षमता का अनुभव करें!
